ベルリプレイス工法

塩化ビニル管での改築推進のスピード化を実現

特許取得

特許番号:6479892 登録:2019年2月15日

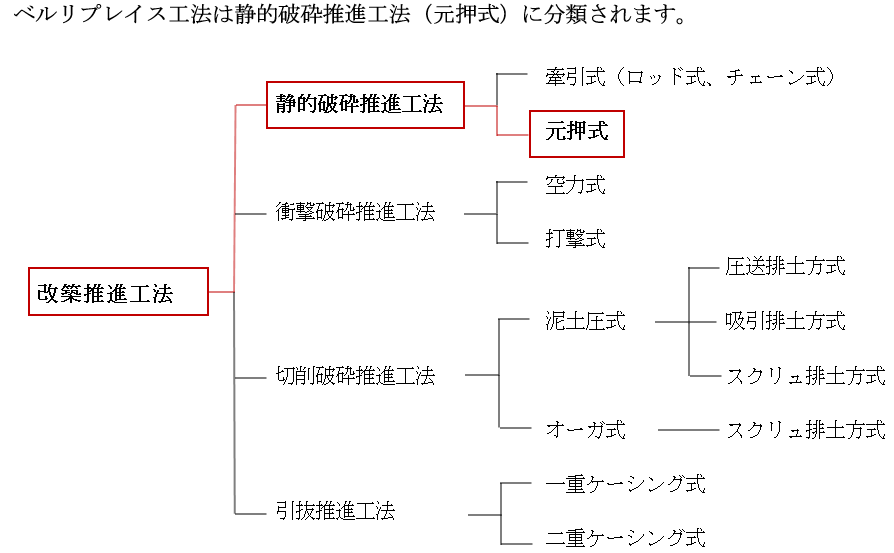

分類


ベルリプレイス工法の特長

カーボンニュートラルに貢献現
既設管を破砕して地山に押し込みながら新管に入れ替えるので、
廃棄物は発生せず、環境にやさしく、施工性も向上します。
既設管のルートを変えずに管の入替え
既設管の占用位置に新管を入れるので、占用位置の変更はなく
新ルートの検討は不要です。
日進量アップでコストダウン
破砕推進のスピード化(日進量15m)により、作業日数が大幅に縮減され、
工事費のコストダウンが図れます。
周辺地盤への影響が少ない
破砕刃で押し拡げる範囲は既設管外径から20mm程度で、実証実験の結果、
周辺地盤への大きな影響はありません。
幅広い呼び径に対応
呼び径φ250~φ450の小口径管に対応が可能です。計画により、
破砕刃の規格や可動域を調整して対応します。
ダクタイル鋳鉄管・T型鋼製カラーの破砕
破砕刃の圧力を集中させることにより、ダクタイル鋳鉄管やT型鋼製カラー、
ステンレスカラーの破砕が可能です。

ベルリプレイス工法 性能等

性能立坑環境
・1スパン 50m
・ヒューム管&塩ビ管の改築に対応
・地下水位以下に対応
・発進 D2000
・到達 既設人孔
    D900(斜壁撤去)
・耐食性・耐震性・長寿命
・建設残土の低減
・工期短縮・交通渋滞縮減

ベルリプレイス工法 適用管

既設管呼び径
開削用鉄筋コンクリート管
(SUSカラー&鋼製T字カラー)
ダクタイル鋳鉄管
(K形、NS形、GX形)
φ300
新 管呼び径管長
推進用硬質塩化ビニル管
推進用ダクタイル鋳鉄管
さや管内
(ポリエチレン管、ダクタイル鋳鉄管:NS形、GX形)
φ300
φ250
1~6m

破砕イメージ(鉄筋コンクリート管の場合)

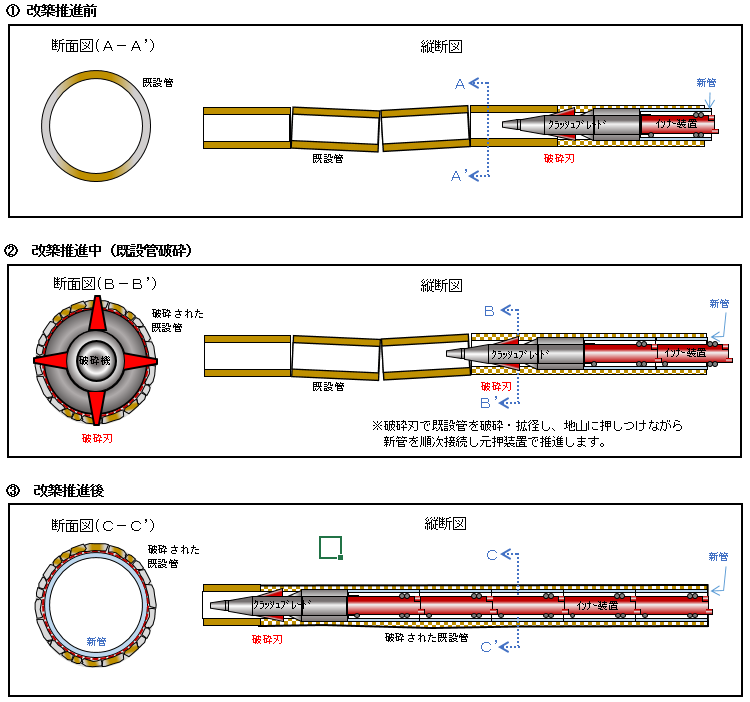

破砕イメージ
